Microscopía electrónica de barrido (SEM)
Ubicación i contacto
El técnico responsable es Antonio Busquets, los equipos se encuentran en el "Laboratorio de microscopía D0" en la planta baja del edificio de los SCT.
Técnica
La interacción entre un haz de electrones con un potencial de aceleración muy alto (50-30 Kv) produce una respuesta de la muestra que se traduce en electrones secundarios (SE), electrones retrodifundidos (BSE), radiación X y otros. Recoger la información que dan los electrones SE y BSE permite obtener una imagen topográfica (tridimensional) producida por el rastreo del haz de electrones sobre la muestra, mientras que en el caso de la Radiación X nos ayudará a conocer la composición elemental de la muestra.
Equipos

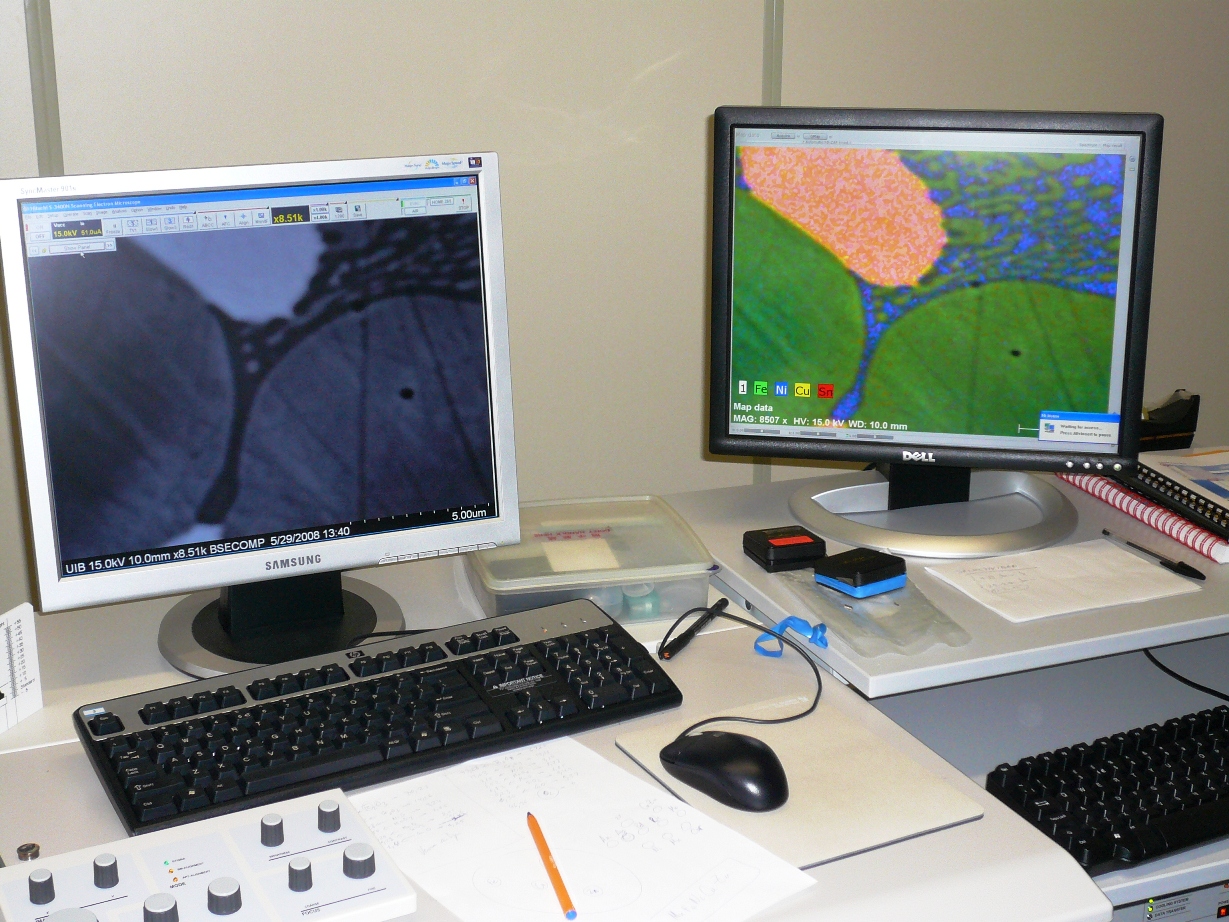

- Microscopio electrónico de barrido: (SEM): HITACHI S-3400N
- Resolución: 3 nm
- Voltage de aceleración entre 0.5 a 30 kV
- Capacidad de magnificación: 20-300.000 aumentos. Portamuestras motorizado
- Posibilidad de poder trabajar a presión variable (no hace falta recubrir las muestras no conductoras eléctricamente como las inorgánicas y biológicas con oro), utilizando imágenes de electrones retrodifundidos y de electrones secundarios (ESED)
- Sistema de enfriamiento y calentamiento de muestras (-50 ºC a 150 ºC)
- Sistema de microanálisis R-X EDS, Bruker AXS XFlash 4010 permite hacer análisis cualitativo (detecta elementos desde el carbono hasta el uranio) i aproximación cuantitativa, mapping multielemental, etc.
- Adquisición digital de imágenes y sistema de video
Aplicaciones
- Estudios morfológicos de tejidos y organismos vivos tanto en el campo de la biologia com en el de la medicina:
- Anatomía patológica: biópsias, pelo...
- Odontologia: estudio de dientes, empastes, etc.
- Traumatología: biomateriales
- Urología: litiasi
- Ecología: plancton, etc.
- Microbiología: diferenciación de bacterias, hongos, etc.
- Botánica: taxonomía y catalogación de flores, semillas, polen.
- Zoología: taxonomia de insectos, etc.
- En el área del campo inorgánico y de la ciencia de materiales:
- Micropaleontología: catalogación de fósiles, foraminíferos, etc.
- Investigaciones mineralógicas y petrología
- Estudio macro i microestructural de materiales: inorgánicos, plásticos, piel, metales, aleaciones metálicas, cerámicas, cementos, etc.
- Estudio de fenómenos de corrosión en materiales.
- Estudio y medida del tamaño y forma de partículas de cualquier material.
- Medida de grosores de recubrimientos.
- Estudio de la presencia de defectos en materials de construcción, semiconductores, etc.
- Estudio microestructural y por microanàlisis R-X EDS de piezas de arqueologia, obras de arte, etc.
El uso del microanàlisis RX-EDS, permite la detección de elementos que van des de el carbono hasta el uranio. Análisis cualitativo y aproximación cuantitativa. És una anàlisi NO destructivo. Aplicable tanto a muestras biológicas como a inorgánicas.
